Topology là gì? 6 cấu trúc thường gặp nhất của Topology

Topology là cách bố trí và kết nối các thiết bị trong một hệ thống mạng. Lựa chọn đúng cấu trúc Topology sẽ quyết định trực tiếp đến hiệu suất, tốc độ truyền tải và chi phí vận hành hệ thống. Bài viết dưới đây của Tenten sẽ giúp bạn hiểu rõ Topology là gì, đồng thời giới thiệu 6 cấu trúc Topology phổ biến nhất, qua đó giúp bạn lựa chọn được giải pháp bố trí tối ưu cho hệ thống mạng của mình.

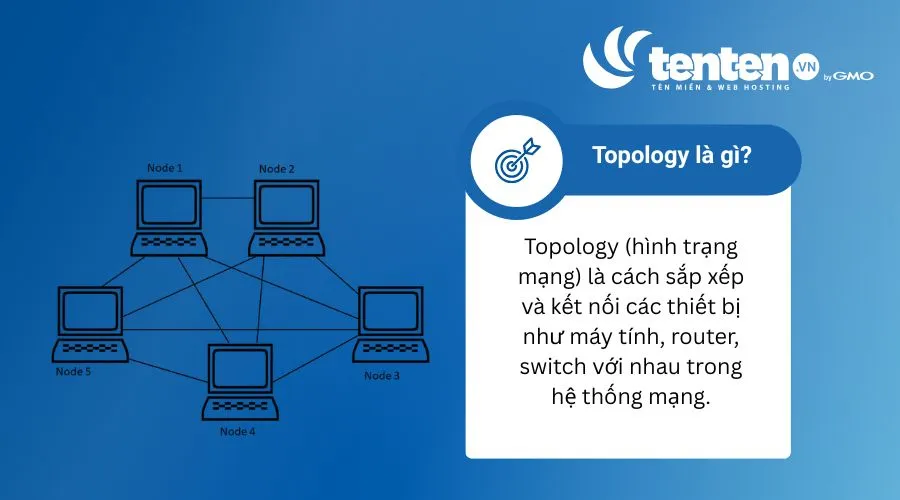

Topology là gì?

Topology (hình trạng mạng) là cách sắp xếp và kết nối các thiết bị như máy tính, router, switch với nhau trong hệ thống mạng. Topology quyết định cách luồng dữ liệu di chuyển trong hệ thống và ảnh hưởng trực tiếp đến hiệu suất, độ tin cậy cũng như chi phí thiết lập mạng.

Có hai loại Topology chính, gồm:

• Topology vật lý (Physical Topology): Cách bố trí và đi dây thực tế của các thiết bị.
• Topology logic (Logical Topology): Cách dữ liệu thực sự truyền qua hệ thống mạng đó.

Để hiểu rõ Topology là gì, hãy xét một ví dụ trong mạng LAN. Mạng LAN là mạng cục bộ dùng để kết nối các thiết bị như máy tính, máy in, máy chủ, camera IP hoặc bộ lưu trữ NAS trong một phạm vi giới hạn như gia đình, văn phòng hay trường học.

Trong một văn phòng nhỏ, tất cả máy tính của nhân viên và máy in có thể được kết nối đến một switch trung tâm bằng cáp mạng. Cách bố trí này được gọi là Star Topology (mô hình hình sao), trong đó mọi thiết bị đều giao tiếp thông qua switch. Kiểu Topology này giúp quản lý dễ dàng, mở rộng linh hoạt và hạn chế ảnh hưởng đến toàn bộ hệ thống khi một thiết bị gặp sự cố.

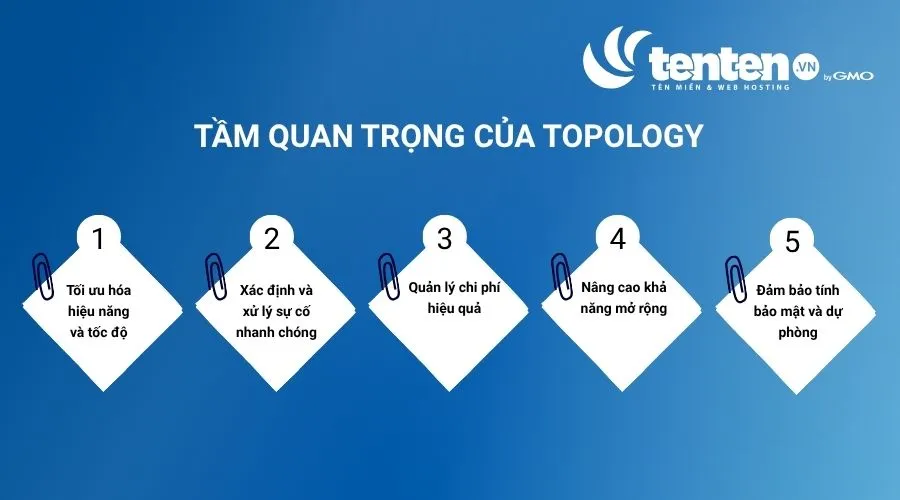

Tầm quan trọng của Topology

Trong mạng máy tính, Topology quyết định hiệu suất, độ ổn định và chi phí của toàn bộ hệ thống. Một sơ đồ mạng được thiết kế tốt giúp tối ưu hóa tốc độ truyền tải, cô lập sự cố dễ dàng và cho phép mở rộng quy mô linh hoạt:

• Tối ưu hóa hiệu năng và tốc độ: Giúp lưu lượng truyền tải dữ liệu diễn ra mượt mà nhất, giảm thiểu tình trạng tắc nghẽn.

• Xác định và xử lý sự cố nhanh chóng: Hoạt động như một sơ đồ trực quan, hỗ trợ người quản trị dễ dàng khoanh vùng, cô lập và sửa chữa lỗi khi mạng gặp vấn đề.
• Quản lý chi phí hiệu quả: Cho phép phân bổ hợp lý các thiết bị phần cứng (như cáp, bộ định tuyến) và tối ưu hóa ngân sách đầu tư ngay từ giai đoạn thiết kế.
• Nâng cao khả năng mở rộng: Giúp hệ thống linh hoạt bổ sung hoặc loại bỏ các thiết bị (node) mới mà không làm gián đoạn toàn bộ mạng.
• Đảm bảo tính bảo mật và dự phòng: Phân quyền truy cập an toàn và thiết lập các đường dẫn dự phòng (qua các liên kết đa chiều), đảm bảo hệ thống duy trì hoạt động liên tục ngay cả khi có một điểm bị lỗi.

6 cấu trúc Topology thường gặp nhất

6 cấu trúc Topology thường gặp nhất bao gồm mạng dạng tuyến (Bus Topology), mạng dạng hình sao (Star Topology), mạng dạng vòng (Ring Topology), mạng dạng lưới (Mesh Topology), mạng dạng cây (Tree Topology) và mạng kết hợp (Hybrid Topology).

Bảng dưới đây sẽ giúp bạn có cái nhìn tổng quan về 6 cấu trúc này:

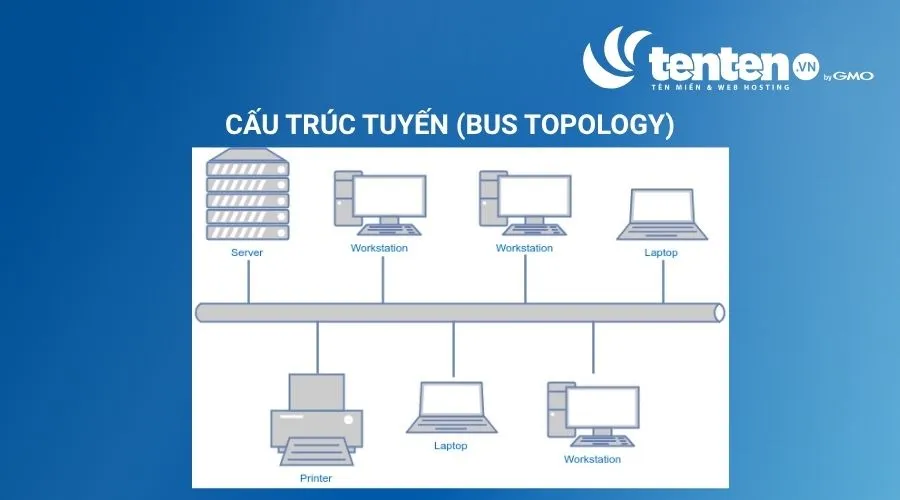

Cấu trúc tuyến (Bus Topology)

Cấu trúc Bus (Bus Topology) là cấu trúc mạng cơ bản, nơi mọi thiết bị được kết nối dọc theo một đường cáp chính duy nhất, gọi là “Bus” hoặc “đường trục”.

Cáp chính đóng vai trò là đường dẫn truyền thông tin duy nhất cho toàn mạng. Khi một thiết bị muốn truyền dữ liệu, nó sẽ phát tín hiệu lên cáp chính. Tín hiệu này di chuyển dọc theo cáp theo cả hai hướng và sẽ được tất cả các thiết bị khác trong mạng lắng nghe.

Thiết bị nào nhận diện đúng địa chỉ của mình sẽ lấy dữ liệu. Hai đầu cáp chính phải được gắn thiết bị đầu cuối (terminator) để hấp thụ tín hiệu, tránh việc tín hiệu bị phản xạ ngược gây nhiễu loạn.

Ưu điểm:

• Dễ lắp đặt, thiết kế đơn giản.
• Tiết kiệm cáp, chi phí lắp đặt thấp.
• Phù hợp cho các mạng quy mô nhỏ hoặc mạng tạm thời.

Nhược điểm:

• Cáp chính bị đứt hoặc đầu cuối hỏng sẽ làm toàn bộ mạng ngừng hoạt động.
• Khó khắc phục sự cố và định vị lỗi.
• Mạng sẽ bị chậm hoặc xảy ra xung đột khi có quá nhiều thiết bị cùng truyền dữ liệu.

Ứng dụng: Mạng LAN Ethernet quy mô nhỏ, hệ thống truyền hình cáp.

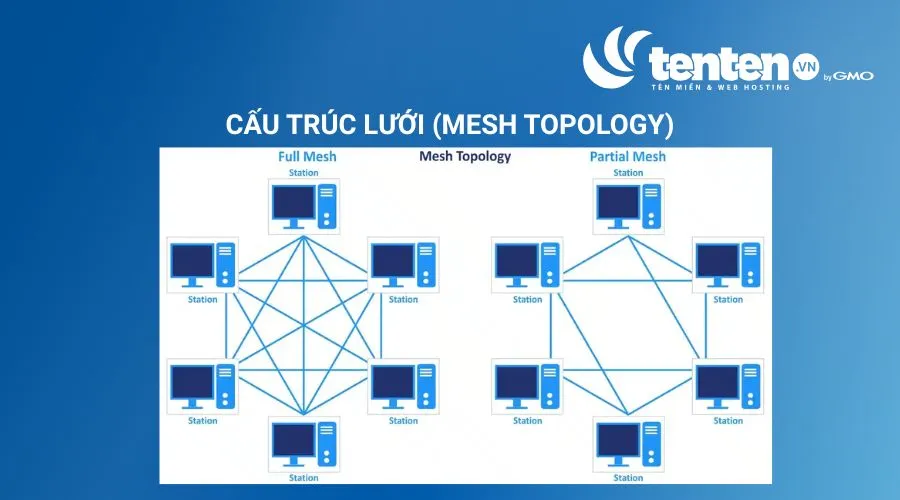

Cấu trúc lưới (Mesh Topology)

Cấu trúc lưới là cấu trúc mạng mà mỗi thiết bị (node) được kết nối trực tiếp với nhiều hoặc tất cả các thiết bị khác trong hệ thống mà không cần thông qua Hub hoặc Switch.

Có 2 loại cấu trúc lưới phổ biến:

• Lưới hoàn toàn (Full Mesh): Mọi thiết bị đều được kết nối trực tiếp với tất cả các thiết bị còn lại.
• Lưới một phần (Partial Mesh):  Chỉ một số thiết bị quan trọng kết nối với nhiều thiết bị khác, các thiết bị còn lại chỉ kết nối với những nút chúng thường xuyên tương tác.

Trong cấu trúc lưới, dữ liệu được truyền thẳng giữa các thiết bị thông qua các đường truyền chuyên dụng. Thiết bị này có khả năng tự động tìm đường đi ngắn nhất hoặc an toàn nhất để truyền gói tin đến đích.

Ưu điểm:

• Độ tin cậy và tính sẵn sàng cực cao. Nếu một tuyến cáp đứt, dữ liệu sẽ tự động chuyển hướng qua tuyến khác, không làm gián đoạn mạng.
• Bảo mật và riêng tư tốt do dữ liệu đi qua kênh độc lập.

Nhược điểm:

• Chi phí lắp đặt, phần cứng và cáp cực kỳ đắt đỏ.
• Cài đặt và cấu hình, bảo trì rất phức tạp.

Ứng dụng: Mạng lõi của Internet toàn cầu, hệ thống mạng trọng yếu của chính phủ, quân sự, nhà máy điện nguyên tử

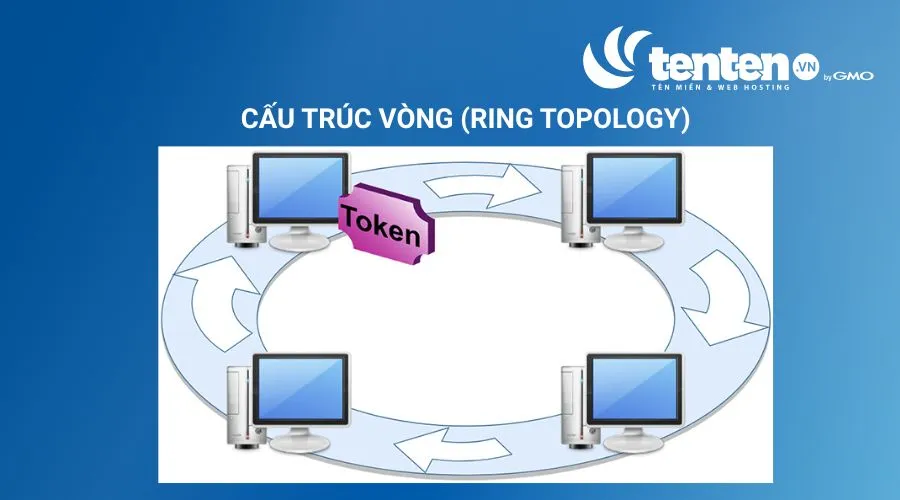

Cấu trúc vòng (Ring Topology)

Trong cấu trúc vòng, các thiết bị được kết nối với nhau tạo thành một vòng tròn khép kín, thiết bị này nối tiếp với thiết bị kia.

Dữ liệu di chuyển theo một vòng tròn duy nhất (hoặc đôi khi theo hai hướng) đi qua từng thiết bị. Mỗi thiết bị đóng vai trò như một bộ lặp để khuếch đại tín hiệu và chuyển tiếp đến máy tiếp theo.

Dữ liệu thường được truyền dưới dạng “thẻ bài” (token). Máy nào giữ thẻ bài mới được quyền gửi dữ liệu lên mạng, giúp tránh xung đột.

Ưu điểm:

• Dễ dàng cài đặt và mở rộng thêm thiết bị.
• Không cần thiết bị trung tâm để quản lý.
• Hiệu suất truyền tải ổn định vì không có xung đột dữ liệu.

Nhược điểm:

• Nếu một thiết bị hoặc một đoạn cáp trong vòng bị hỏng, toàn bộ mạng sẽ bị gián đoạn.
• Việc gỡ bỏ hoặc thêm thiết bị đòi hỏi phải tạm ngắt kết nối mạng tạm thời.

Ứng dụng: Các hệ thống mạng truyền thông công nghiệp vòng lặp, mạng token ring đời cũ.

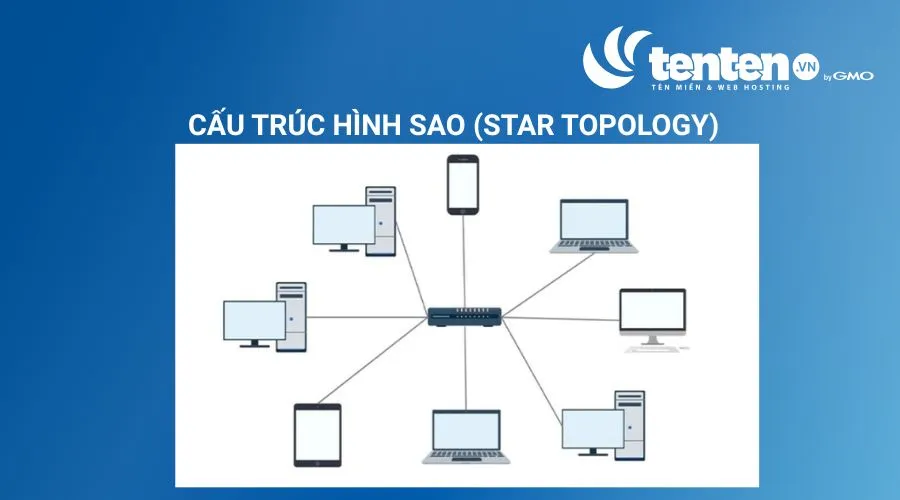

Cấu trúc hình sao (Star Topology)

Đây là cấu trúc mạng phổ biến nhất hiện nay, nơi tất cả các thiết bị đầu cuối được kết nối trực tiếp đến một thiết bị trung tâm duy nhất.
Trong cấu trúc hình sao, thiết bị trung tâm hoạt động như một bộ chuyển mạch và định tuyến. Mọi thông tin truyền từ máy này sang máy khác đều phải đi qua trung tâm. Thiết bị trung tâm đóng vai trò kiểm duyệt quyền truyền dữ liệu và chuyển tiếp tín hiệu đúng đến đích cần nhận.

Ưu điểm:

• Nếu một cáp nối đến một máy lẻ bị hỏng, các máy khác vẫn hoạt động bình thường (cô lập lỗi tốt).
• Dễ dàng quản lý, thêm hoặc bớt thiết bị mà không ảnh hưởng đến toàn hệ thống.
• Hiệu suất cao, tốc độ nhanh.

Nhược điểm:

• Phụ thuộc hoàn toàn vào thiết bị trung tâm. Nếu Switch/Hub hỏng, toàn bộ mạng sẽ tê liệt.
• Chi phí mua thiết bị trung tâm và kéo cáp riêng lẻ cho từng máy khá tốn kém.

Ứng dụng: Mạng cục bộ (LAN) tại hầu hết các văn phòng, doanh nghiệp, gia đình.

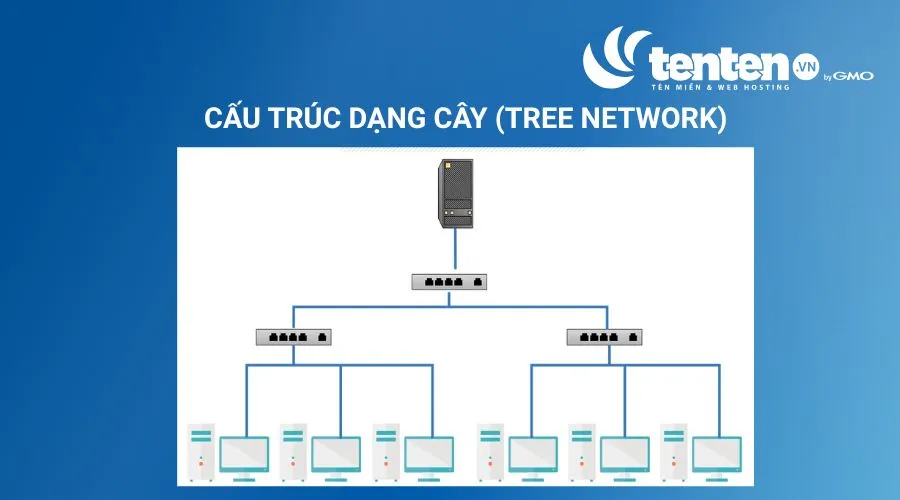

Cấu trúc dạng cây (Tree Network)

Cấu trúc dạng cây là sự kết hợp và phát triển dựa trên cấu trúc hình sao và cấu trúc tuyến tính. Trong đó, các thiết bị được sắp xếp theo từng cấp phân nhánh giống như rễ và cành của một cái cây.

Cấu trúc này phân cấp từ một nút trung tâm gốc. Từ nút gốc sẽ kết nối tới các nút trung tâm nhánh và từ các nhánh lại kết nối tới các nút lá cuối cùng. Dữ liệu truyền từ nhánh này sang nhánh khác sẽ đi theo các nút phân nhánh trung gian.

Ưu điểm:

• Dễ dàng mở rộng mạng và phân vùng quản lý lỗi.
• Hỗ trợ thiết bị ở cách xa nút trung tâm.
• Nếu lỗi một nhánh, các nhánh khác vẫn hoạt động bình thường.

Nhược điểm:

• Phụ thuộc nhiều vào nút gốc. Nút gốc hỏng, mạng diện rộng sẽ sụp đổ.
• Chi phí cáp và thiết bị mạng cao.

Ứng dụng: Mạng diện rộng (WAN), hệ thống mạng phân cấp trong các tòa nhà, trường đại học.

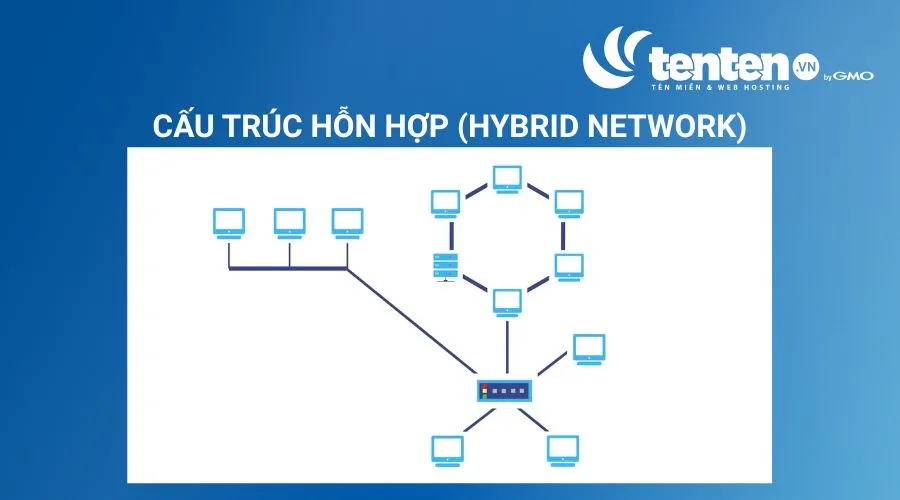

Cấu trúc hỗn hợp (Hybrid Network)

Đây là mô hình mạng kết hợp linh hoạt từ hai hoặc nhiều cấu trúc liên kết khác nhau, ví dụ như kết hợp Star-Ring, Star-Bus…

Các cấu trúc Topology khác nhau được liên kết lại bằng thiết bị mạng để tạo thành một hệ thống đồng nhất, tận dụng được điểm mạnh của từng loại cấu trúc. Dữ liệu sẽ di chuyển theo các giao thức tương thích với từng phần mạng tương ứng.

Ưu điểm:

• Cực kỳ linh hoạt, có thể tùy chỉnh theo bất kỳ không gian vật lý hoặc yêu cầu nghiệp vụ nào.
• Dễ dàng mở rộng, nâng cấp thiết bị mới.

Nhược điểm:

• Thiết kế kiến trúc rất phức tạp, đòi hỏi chuyên môn cao.
• Chi phí đầu tư cơ sở hạ tầng, cáp và thiết bị điều khiển vô cùng tốn kém.

Ứng dụng: Mạng của các tập đoàn, doanh nghiệp lớn, các trung tâm dữ liệu hoặc các hệ thống mạng trải rộng trên nhiều địa điểm khác nhau.

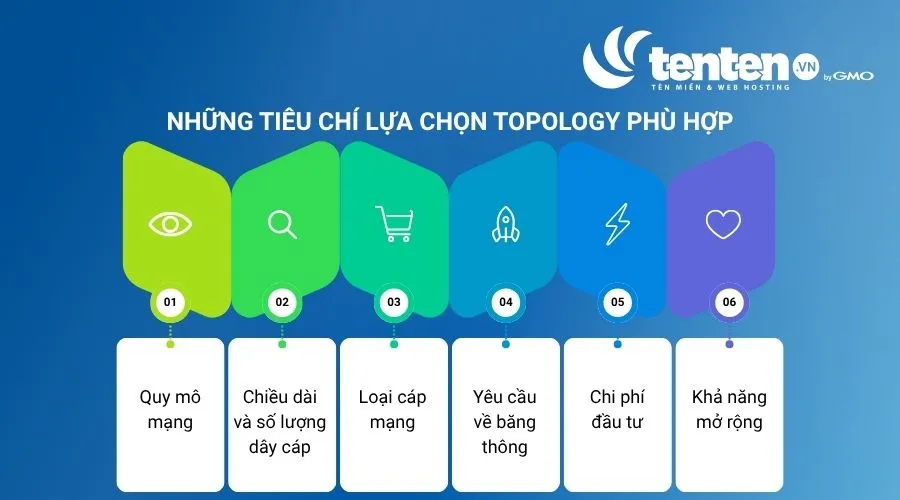

Các tiêu chí lựa chọn cấu trúc Topology phù hợp

Khi thiết kế hoặc nâng cấp hạ tầng mạng, bạn nên cân nhắc các tiêu chí sau để chọn cấu trúc Topology phù hợp:

• Quy mô mạng: Bạn cần xác định số lượng thiết bị, người dùng và phạm vi triển khai. Với mạng quy mô nhỏ, Star Topology là lựa chọn tối ưu. Với hệ thống lớn, nhiều thiết bị hoặc yêu cầu tính sẵn sàng cao, Mesh Topology hoặc Partial Mesh Topology sẽ phù hợp hơn.

• Chiều dài và số lượng dây cáp: Star Topology và Bus Topology thường sử dụng ít dây cáp hơn, giúp việc thi công đơn giản và tiết kiệm chi phí. Mesh Topology cần nhiều kết nối giữa các thiết bị nên lượng cáp sử dụng sẽ lớn hơn.
• Loại cáp mạng: Bạn cần lựa chọn loại cáp phù hợp với nhu cầu sử dụng. Cáp xoắn đôi có chi phí thấp, dễ triển khai và phù hợp với mạng Ethernet thông thường. Cáp quang cung cấp băng thông cao, tốc độ truyền nhanh nhưng chi phí đầu tư cao hơn.
• Yêu cầu về băng thông: Nếu hệ thống cần xử lý lượng dữ liệu lớn hoặc nhiều người dùng truy cập đồng thời, hãy ưu tiên các Topology có khả năng đáp ứng băng thông cao và đảm bảo đường truyền ổn định.
• Chi phí đầu tư: Ngân sách là yếu tố quan trọng khi lựa chọn Topology. Bus Topology và Star Topology thường có chi phí triển khai thấp do yêu cầu ít thiết bị và cáp mạng. Mesh Topology và Hybrid Topology có chi phí cao hơn nhưng đổi mang đến độ tin cậy và khả năng dự phòng vượt trội.
• Khả năng mở rộng: Nếu dự kiến hệ thống sẽ phát triển trong tương lai, bạn nên ưu tiên các Topology có khả năng mở rộng linh hoạt như Tree Topology, Mesh Topology hoặc Hybrid Topology.

Cách tiến hành xác định cấu trúc liên kết phù hợp

Để có thể xác định cấu trúc mạng lý tưởng nhất, trước hết bạn cần hiểu rõ về tính chất của Topology. Ngoài ra, bạn cũng nên sử dụng đến sự hỗ trợ của phần mềm lập bản đồ cấu trúc mạng. Công cụ khá hữu ích bởi nó cho phép người dùng tạo sơ đồ mạng liên kết tổng hợp.

Câu hỏi thường gặp

SMEs nên chọn cấu trúc Topology nào?

Star Topology là lựa chọn hàng đầu. Mô hình này kết nối mọi thiết bị vào một bộ chuyển mạch (switch) trung tâm, giúp dễ dàng khắc phục sự cố, thêm thiết bị mới và ngăn chặn việc hỏng một đường cáp làm tê liệt toàn bộ hệ thống mạng

Tree Topology là gì?

Tree Topology (mạng hình cây) là sự kết hợp giữa mô hình mạng sao và mạng tuyến, tạo thành cấu trúc phân cấp nhiều tầng. Cấu trúc này lý tưởng để phân cụm phòng ban, giúp mở rộng quy mô mạng lớn và dễ dàng quản lý.

Bus Topology là gì?

Bus Topology (mạng hình tuyến) là cấu trúc kết nối tất cả thiết bị vào một đường cáp trục duy nhất (backbone). Mặc dù thiết lập đơn giản và tiết kiệm chi phí, toàn bộ mạng sẽ bị gián đoạn nếu cáp trục chính gặp sự cố.

Star Topology là gì?

Star Topology (mạng hình sao) là cấu trúc mà mọi thiết bị đều được kết nối trực tiếp đến một thiết bị trung tâm duy nhất, chẳng hạn như Switch hoặc Hub. Nếu một cáp đơn lẻ bị hỏng, các thiết bị khác vẫn hoạt động bình thường,

Protocol là gì?

Protocol (giao thức) là tập hợp các quy tắc và tiêu chuẩn chung quy định cách các thiết bị truyền và nhận dữ liệu trong mạng. Giao thức đảm bảo các thiết bị khác nhau có thể hiểu và giao tiếp được với nhau, ví dụ như TCP/IP, HTTP).

Mesh Topology là gì?

Mesh Topology là cấu trúc mạng dạng lưới, trong đó các nút mạng được kết nối chéo trực tiếp với nhau thông qua nhiều đường truyền.  Cấu trúc này có độ tin cậy và khả năng dự phòng cao nhất.

Ring Topology là gì?

Ring Topology là cấu trúc mạng trong đó các thiết bị được nối tiếp nhau thành một vòng tròn khép kín. Dữ liệu di chuyển tuần tự theo một hướng duy nhất qua từng thiết bị cho đến khi tới đích.

Tóm lại, Topology là cách thức sắp xếp các thiết bị và các đường truyền kết nối chúng với nhau trong hệ thống mạng. Mỗi cấu trúc Topology đều có ưu điểm và hạn chế riêng, phù hợp với từng quy mô và mục đích sử dụng khác nhau. Hy vọng bài viết đã giúp bạn hiểu rõ Topology là gì cũng như các mô hình Topology phổ biến để lựa chọn giải pháp thiết kế mạng phù hợp nhất với hệ thống của mình.
